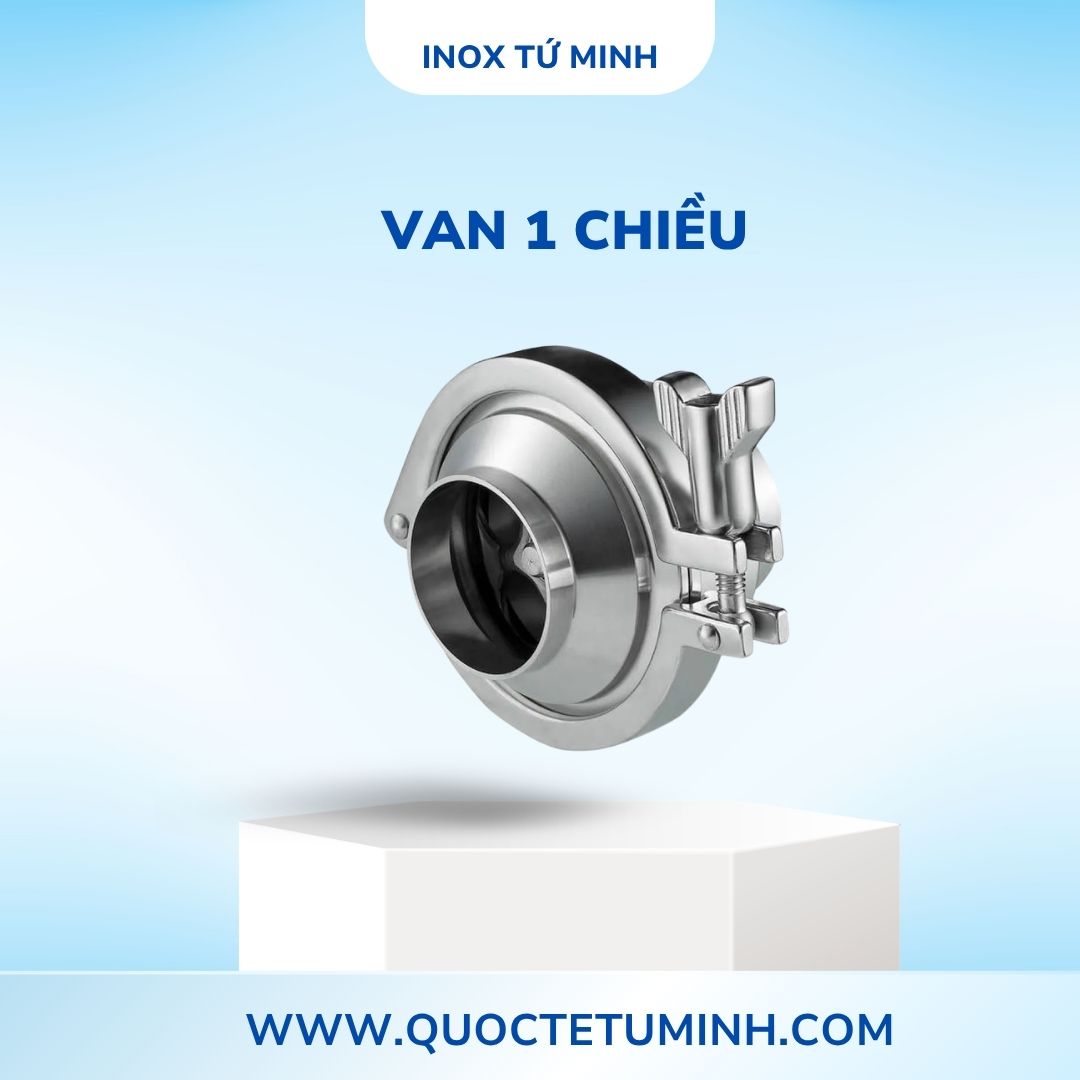

Van 1 Chiều Inox (Van Một Chiều Công Nghiệp / Stainless Steel Check Valve)
Van 1 chiều inox (hay còn gọi là van một chiều, Check Valve) là thiết bị cơ khí chuyên dụng trên đường ống, vận hành hoàn toàn tự động dựa trên động năng và áp lực của dòng lưu chất. Thiết bị được thiết kế với chức năng cốt lõi là chỉ cho phép lưu chất (lỏng hoặc khí) đi qua theo một hướng duy nhất và tự động đóng chặt để ngăn chặn dòng chảy ngược lại. Đây là giải pháp bắt buộc giúp bảo vệ an toàn cho các thiết bị đắt tiền phía trước (như máy bơm, đồng hồ đo, bình áp lực) khỏi bị phá hủy bởi hiện tượng búa nước hoặc áp lực dội ngược.
Các Dòng Van 1 Chiều Inox Phổ Biến
Tùy thuộc vào kết cấu, không gian lắp đặt và đặc tính dòng chảy, van 1 chiều được chia thành các chủng loại chính sau:
1. Van 1 Chiều Lá Lật (Swing Check Valve)
Cấu tạo: Cánh van dạng đĩa tròn liên kết với thân van qua một trục bản lề tự do. Khi có dòng chảy đúng chiều, cánh van sẽ “lật” lên như một chiếc lá để mở cửa.
Đặc điểm: Lòng van thông suốt, độ cản dòng thấp nên sụt giảm áp suất rất ít.
Lưu ý: Chỉ thích hợp lắp đặt trên các đoạn ống nằm ngang (hoặc trục đứng có dòng chảy hướng từ dưới lên).
2. Van 1 Chiều Đĩa Lò Xo (Disc Check Valve / Wafer Check Valve)
Cấu tạo: Đĩa van phẳng dẹt được định vị tâm và ép chặt vào lòng van bằng một hệ thống lò xo co giãn.
Đặc điểm: Kiểu dáng kẹp bích (Wafer) siêu mỏng, trọng lượng nhẹ, tiết kiệm diện tích. Có thể lắp đặt linh hoạt theo mọi hướng (ngang, dọc, chéo).
Lưu ý: Độ cản dòng cao hơn dòng lá lật do lưu chất phải thắng được lực nén của lò xo.
3. Van 1 Chiều Lò Xo Nối Ren (Spring Check Valve)
Cấu tạo: Sử dụng cơ chế trục piston gắn lò xo chuyển động tịnh tiến dọc theo lòng van, hai đầu kết nối bằng ren trong gọn gàng.
Đặc điểm: Thường dùng cho các đường ống size nhỏ (DN15 – DN50) trong mạng lưới dân dụng hoặc nhánh phụ công nghiệp.
4. Van 1 Chiều Cánh Bướm (Dual Plate Wafer Check Valve)
Cấu tạo: Đĩa van gồm hai nửa hình bán nguyệt đối xứng ghép lại giống cánh bướm, lật khép vào nhau dọc theo trục tâm nhờ lực lò xo.
Đặc điểm: Thường chế tạo cho các đường ống kích thước lớn (từ DN50 trở lên), giúp triệt tiêu hiện tượng va đập thủy lực rất tốt khi đóng van.
Thông Số Kỹ Thuật Chung
Sử dụng: Ngăn dòng chảy ngược, cô lập dòng lưu chất để bảo vệ cụm máy bơm, hệ thống lò hơi (Steam), hệ thống PCCC, đường ống xử lý nước thải, khí nén, xăng dầu, hóa chất, vv.
Tiêu chuẩn thiết kế: ASME B16.34, API 598, API 6D, DIN, JIS…
Kích cỡ (Size): * Nối ren: Từ DN15 (1/2″) đến DN50 (2″).
Nối bích / Kẹp bích Wafer: Từ DN50 (2″) đến DN600 (24″) hoặc lớn hơn.
Tiêu chuẩn mặt bích: ANSI, JIS 10K/20K, PN16, PN25, PN40.
Nhiệt độ làm việc: Up to $180^\circ\text{C}$ (gioăng PTFE/Teflon) hoặc lên đến $220^\circ\text{C}$ – $400^\circ\text{C}$ (dòng làm kín kim loại Metal-to-Metal).
Vật Liệu: SUS 304 (CF8), SUS 316 (CF8M), SUS 316L cao cấp.
Ưu Điểm Và Ứng Dụng:
Vận hành tự động, độ tin cậy tuyệt đối: Van tự động đóng/mở hoàn toàn nhờ áp suất dòng chảy mà không cần đến sự can thiệp của con người, nguồn điện hay hệ thống khí nén điều khiển, đảm bảo phản ứng ngắt dòng tức thì khi gặp sự cố.
Kháng gỉ sét và chịu ăn mòn vượt trội: Được đúc dập từ thép không gỉ chất lượng cao, thiết bị chống chịu tốt trước sự xâm thực của nguồn nước thải nguy hại, nước nhiễm mặn, hóa chất axit/kiềm nhẹ và không bị xỉn màu, giòn gãy.
Bảo vệ toàn diện hệ thống áp lực: Ngăn chặn triệt để tình trạng thất thoát lưu chất, ngăn không cho lưu chất ở trên cao dội ngược làm quay ngược cánh quạt máy bơm gây cháy động cơ khi ngắt điện, đồng thời giữ áp suất mồi ổn định cho đường ống.
Ứng dụng thực tế: Lắp đặt tại họng xả của cụm máy bơm nước, máy nén khí; đầu ra của hệ thống lò hơi, bình tích áp; các đường ống công nghệ trong nhà máy sản xuất hóa chất, phân bón, thực phẩm, dệt nhuộm và các trạm xử lý nước thải tập trung.
Địa Chỉ Cung Cấp Van 1 Chiều Inox Uy Tín Toàn Quốc
Inox Quốc tế Tứ Minh tự hào là đơn vị uy tín chuyên cung cấp các dòng ống inox, hộp inox cùng hệ thống van công nghiệp (van 1 chiều lá lật/đĩa/lò xo, van bi, van bướm, van cửa) và vật tư phụ kiện đường ống chất lượng cao cho các công trình, dự án và nhà máy tại TP.HCM, Bình Dương, Đồng Nai, Long An, Hà Nội, Hải Phòng và các khu công nghiệp trên toàn quốc.
Liên hệ ngay với Inox Quốc tế Tứ Minh hotline [02747.304.304] hoặc website: Inox Quốc tế Tứ Minh để nhận báo giá chi tiết và ưu đãi hấp dẫn!
