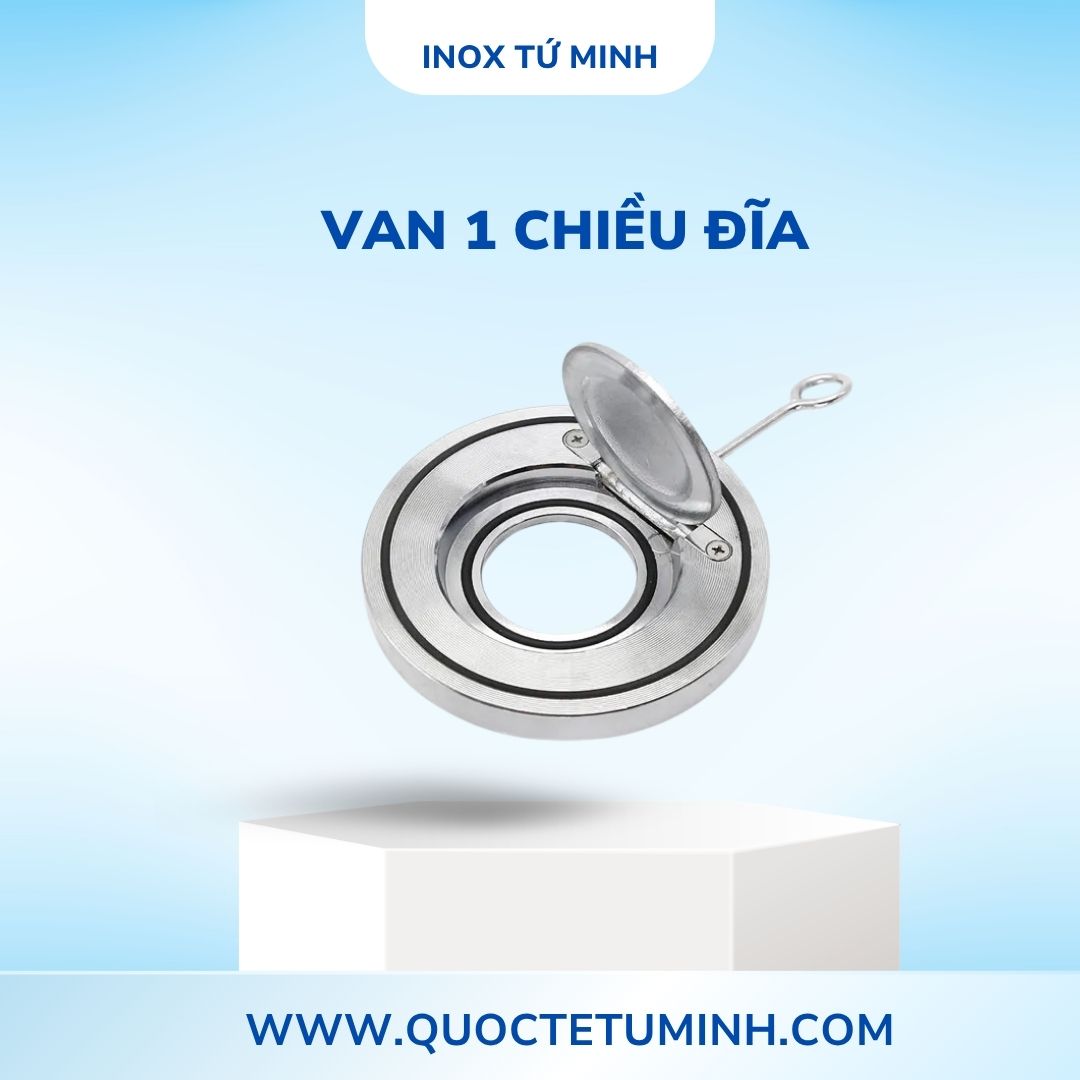

Van 1 Chiều Đĩa Inox (Van Một Chiều Đĩa Lò Xo / Stainless Steel Disc Check Valve)
Van 1 chiều đĩa inox (hay còn gọi là van một chiều đĩa lò xo, van một chiều dạng đĩa, Disc Check Valve) là thiết bị cơ khí chuyên dụng trên đường ống, vận hành hoàn toàn tự động dựa trên áp lực của dòng lưu chất. Van được thiết kế để chỉ cho phép dòng lưu chất đi qua theo một hướng duy nhất và tự động đóng chặt để ngăn dòng chảy ngược (triệt tiêu hiện tượng búa nước). Với cấu tạo dạng đĩa phẳng dẹt lò xo nâng hạ, sản phẩm có kích thước siêu mỏng, giúp tối ưu hóa không gian lắp đặt một cách vượt trội so với các dòng van một chiều chữ ngã hay van một chiều lá lật thông thường.
Thông Số Kỹ Thuật Của Van 1 Chiều Đĩa Inox
Sử dụng: Ngăn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống hơi nóng (Steam), hệ thống cấp thoát nước, khí nén, đường ống dẫn hóa chất, dung môi, vv.
Tiêu chuẩn thiết kế: ASME B16.34, API 598, đạt các tiêu chuẩn kiểm định áp lực chất lượng quốc tế.
Kiểu kết nối: Kiểu kẹp bích (Wafer) – Van được kẹp chặt ở giữa hai mặt bích đường ống bằng hệ thống bu lông chạy suốt xuyên qua, vô cùng nhỏ gọn và tiết kiệm vật tư.
Kích cỡ (Size): Từ DN15 (1/2″), DN20 (3/4″), DN25 (1″) cho đến các size lớn công nghiệp như DN100 (4″), DN150 (6″), DN200 (8″).
Áp lực làm việc: PN16, PN25, PN40.
Nhiệt độ làm việc: Vận hành bền bỉ từ $-20^\circ\text{C}$ đến $220^\circ\text{C}$ nhờ thiết kế làm kín kim loại – kim loại (Metal to Metal Seat) hoặc gioăng cao cấp PTFE/Viton.
Vật Liệu: Toàn bộ thân van, đĩa van và lò xo bằng SUS 304 hoặc SUS 316 cao cấp.
Nguyên Lý Vận Hành:
Chiều mở (Flow): Khi dòng lưu chất đi vào van theo đúng chiều mũi tên ký hiệu trên thân, áp lực của dòng chảy sẽ ép lên bề mặt đĩa van, thắng được lực nén của lò xo, đẩy đĩa van trượt dịch chuyển lùi lại để mở cửa cho lưu chất đi qua mượt mà.
Chiều đóng (Block): Khi máy bơm dừng hoạt động hoặc áp suất đầu ra đột ngột lớn hơn áp suất đầu vào, lực đàn hồi của lò xo ngay lập tức đẩy đĩa van quay trở lại vị trí ban đầu, ép chặt vào vòng đệm của thân van, chặn đứng hoàn toàn dòng lưu chất không cho chảy ngược về hướng cũ.
Ưu Điểm Và Ứng Dụng:
Thiết kế mỏng nhẹ, tiết kiệm không gian: Với chiều dài cấu trúc cực ngắn (dạng Wafer phẳng dẹt), van chiếm rất ít diện tích trên đường ống. Khối lượng nhẹ giúp giảm tải trọng lên hệ thống giá đỡ và dễ dàng lắp đặt tại những góc khuất chật hẹp.
Lắp đặt đa hướng linh hoạt: Nhờ có hệ thống lò xo phản hồi giữ đĩa van luôn định vị tâm, loại van này có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương thẳng đứng (dòng lưu chất chảy từ dưới lên) mà không sợ bị ảnh hưởng bởi trọng lực như dòng van lá lật.
Chịu nhiệt độ và áp lực vượt trội: Được chế tạo hoàn toàn từ inox mác cao (bao gồm cả lò xo co giãn), van có khả năng kháng ăn mòn, chịu được va đập cơ học liên tục và hoạt động rất ổn định trong môi trường hơi nóng áp suất cao mà không lo giòn gãy hay biến dạng.
Ứng dụng thực tế: Lắp đặt phổ biến ngay phía sau đầu ra của máy bơm ly tâm để bảo vệ bơm khỏi bị xung lực búa nước đánh hỏng khi ngắt điện; sử dụng trong hệ thống lò hơi, đường ống sấy steam, hệ thống xử lý nước thải, các đường ống công nghệ trong nhà máy hóa chất, thực phẩm và dệt nhuộm.
Địa Chỉ Cung Cấp Van 1 Chiều Đĩa Inox Uy Tín Toàn Quốc
Inox Quốc tế Tứ Minh tự hào là đơn vị uy tín chuyên cung cấp các dòng ống inox, van công nghiệp (van 1 chiều đĩa, van một chiều lá lật, van bi, van bướm, van cửa) và vật tư phụ kiện đường ống chất lượng cao cho các công trình, dự án và nhà máy tại TP.HCM, Bình Dương, Đồng Nai, Long An, Hà Nội, Hải Phòng và các khu công nghiệp trên toàn quốc.
Liên hệ ngay với Inox Quốc tế Tứ Minh hotline [02747.304.304] hoặc website: Inox Quốc tế Tứ Minh để nhận báo giá chi tiết và ưu đãi hấp dẫn!
